## Çokgen Çizmek:
------
Belli sayıda kenara sahip çokgen çizmek için **Polygon** komutu kullanılır. Çizilecek çokgennin kenar sayısı 3 ile 1024 arasında değişmektedir. Çokgenin büyüklüğü kenar uzunluğu veya içine , dışına çizilebilecek bir çemberin çağı ile belirlenmiş olur. 3 Çeşit çokgen çizim yöntemi vardır. Komut satırına polygon → Enter yapılarak çalıştırılır.

### 1- Çembere İçten Teğet Çokgen(İnscribed) Yöntemi:
------
Çizilecek çokgen yarıçapı verilen çemberin içine çizilir. Bu yöntemlerde söz  edilen çemberler hayalidir. Bu çember ekranda bir çizim nesnesi olarak gözükmeyecektir. Komutun kullanımı aşağıdaki örnekte gösterilmiştir.

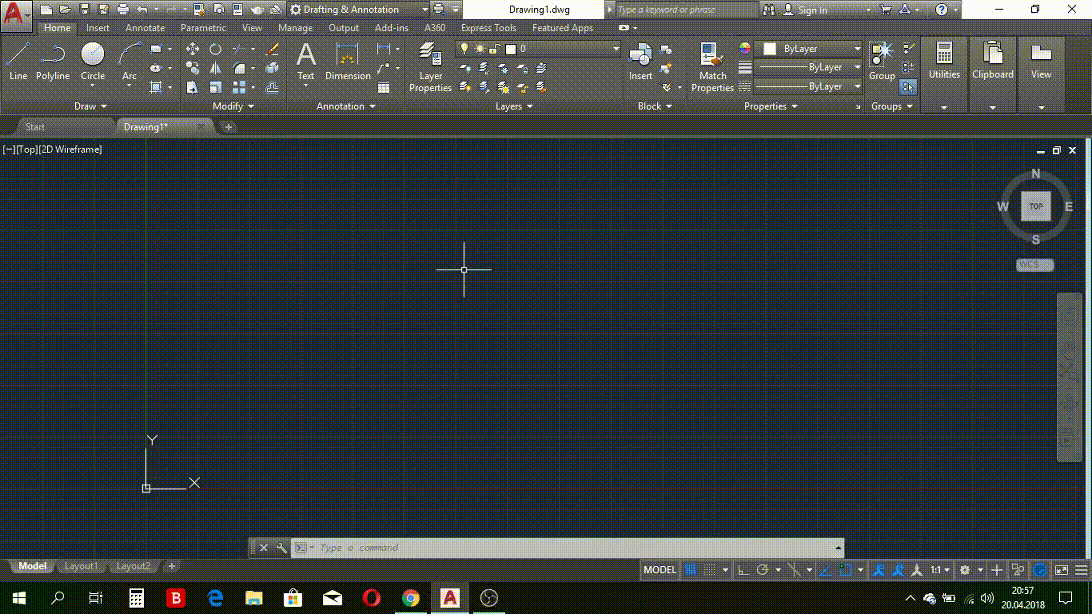

**Örnek:**

**1- Komut satırına: Polygon → Enter
2- Enter number of sides <4>: 8→ Enter (Köşe Sayısı)
3- Specify center of polygon or [Edge]: 200,200 → Enter
4- Enter an option [İnscribed in circle/Circumscribed about circle] <I>: I → Enter
5-Specify radius of circle: 60 (Dıştaki dairenin çapı)**

![2018-04-20 20-55-45.gif](https://steemitimages.com/DQmNpE15dQ2bkda8oFZmvxMHFZwjU2VEoMj6BqjdJhihyVJ/2018-04-20%2020-55-45.gif)


### 2- Çembere Dıştan Teğet Çokgen(Circumscribed) Yöntemi:
------
Çizilecek çokgen yarıçapı verilen çemberin dışına çizilir. Bu yöntemlerde söz edilen çemberler hayalidir. Bu çember ekranda bir çizim nesnesi olarak gözükmeyecektir. Komutun kullanımı aşağıdaki örnekte gösterilmiştir.

**Örnek:**

**1- Komut satırına: Polygon → Enter
2- Enter number of sides <4>: 8→ Enter (Köşe Sayısı)
3- Specify center of polygon or [Edge]: 200,200 → Enter
4- Enter an option [İnscribed in circle/Circumscribed about circle] <I>: C → Enter
5- Specify radius of circle: 80 (İç de ki dairenin çapı)**

![2018-04-20 20-55-45.gif](https://steemitimages.com/DQmXPKyt6swJoun8G86JYpdaMvvr88B8kWWTTxM45Gz6eJ8/2018-04-20%2020-55-45.gif)

### 3- Kenar Yöntemi İle Çokgen (Edge) Çizimi:
------
Bu yöntemde çokgenin belli kenar uzunlupunu vererek çizim gerçekleşmiş olur. Komutun kullanımı aşağıdaki örnekte gösterilmiştir.

**Örnek:**

**1- Komut satırına: Polygon → Enter
2- Enter number of sides <4>: 10→ Enter (Köşe Sayısı)
3- Specify center of polygon or [Edge]: Edge → Enter
4- Specify first endpoint of edge: 125,125 → Enter
5- Specify second endpoint of edge: 150,125 → Enter**

![2018-04-20 21-34-46.gif](https://steemitimages.com/DQmWtkJYiUma8jfmTJ3bae6PYSVu8vFG7nCCXqKPQvB31ue/2018-04-20%2021-34-46.gif)

## İçi Dolu Çokgen Çizimi:
------
Boyanmış veya boyanmamış yamuk , prizma çizimlerinde kullanılan komuttur. Bu komutun çalıştırılması sırasında noktaların veriliş sırası önemli bir konudur. Eğer nokta girişleri istenildiği gibi girilmez ise oluşan şekil yanlış olacaktır. Komutun kullanımı aşağıdaki örnekte gösterilmiştir. Solda gösterilen şekil doğru olandır yamuk çizebilmek için bu sıralama kullanılmalı. İkinci şekil ise yanlış olandır.

<div class='pull-left'>

**Doğru:**

**1- Komut satırına: Solid → Enter**
**2- Specify first point: 150,100**
**3- Specify second point: 350,100**
**4- Specify third point: 200,200**
**5- Specify fourth point or <exit>: 400,200**
**6- Specify third point: → Enter**
</div>

<div class='pull-right'>

**Yanlış:**

**1- Komut satırına: Solid → Enter**
**2- Specify first point: 200,200**
**3- Specify second point: 150,100**
**4- Specify third point: 350,100**
**5- Specify fourth point or <exit>: 400,200**
**6- Specify third point: → Enter**
</div>


![2018-04-20 21-58-19.gif](https://steemitimages.com/DQmTQJfNNaPwFerQPAswRj2DNSg9rQ21sM1nNbxAvfCMHL5/2018-04-20%2021-58-19.gif)

------
